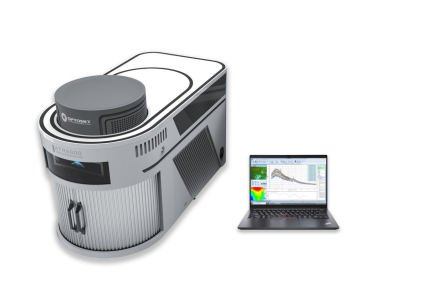

ATR8800-FL510_科研級顯微拉曼光譜儀
|
自動對焦、自動掃描 顯微共聚焦拉曼光譜成像儀 |
ATR8800 |
綜合概述
ATR8800系列顯微拉曼光譜儀，集成了最多達4個激光器，并結合了顯微鏡及拉曼光譜儀兩者的優點，顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。

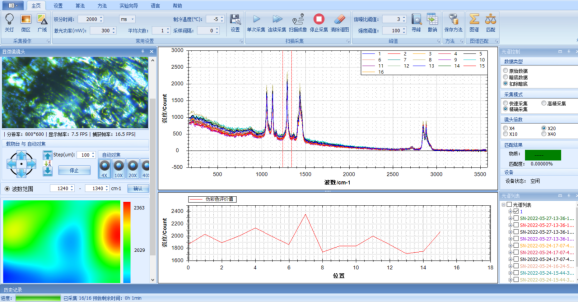

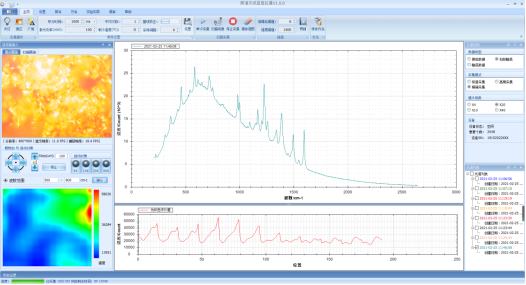

ATR8800全系列可以進行全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據；
ATR8800配備不同焦距的光譜儀，以達到不同分辨率的要求，ATR8800還配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過500萬相機將焦點信息準確直觀的顯示在電腦上。克服了普通的拉曼系統中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
ATR8800完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。同時，ATR8800使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障。
產品特點
l 全自動拉曼成像實驗，自動對焦自動掃描；
l 共聚焦光路設計（共聚焦可選）；
l 最多支持4種激發波長拉曼；
l 超長焦距高分辨率設計；
l 轉動光柵設計，集大范圍與高分辨率于一身；
l 密封艙門設計，實驗不受環境光影響；
l 超高靈敏度，信噪比>6000:1
l 超大范圍成像（100X100mm），自動圖像拼接；
l 獨有的軟件控制切換光路
l 快速定位，迅速找到焦點位置
l 高質量物鏡，光斑微米級
l 500萬相機，圖像清晰精準
l USB3.0接口直連電腦
典型應用
l 納米粒子與新材料
l 科研院所研究
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 寶石及無機礦物鑒定
l 環境科學
1. 命名規則與選購指南
表1 ATR8800產品選型表
|
型號 |
光譜儀焦長 |
激發波長/nm |
激光功率/mW |
最大波數范圍*1 |
最優分辨率/cm-1 |
|
ATR8800-FL350 |
光譜儀焦長為350mm |
325 |
30 |
50~ 10000 |
2.6 |
|
532 |
100 |
50 ~ 10000 |
1.4 |
||
|
638 |
80 |
50 ~ 10000 |
1.4 |
||
|
785 |
350 |
50 ~ 10000 |
2.1 |
||
|
1064 |
500 |
50 ~ 10000 |
5.2 |
||
|
ATR8800-FL510 |
光譜儀焦長為510mm |
325 |
30 |
50~ 10000 |
1.9 |
|
532 |
100 |
50 ~ 10000 |
0.9 |
||
|
638 |
80 |
50 ~ 10000 |
0.9 |
||
|
785 |
350 |
50 ~ 10000 |
1.4 |
||
|
1064 |
500 |
50 ~ 10000 |
3.6 |
||
|
ATR8800-FL810 |
光譜儀焦長為810mm |
325 |
30 |
50~ 10000 |
1.1 |
|
532 |
100 |
50 ~ 10000 |
0.45 |
||
|
638 |
80 |
50 ~ 10000 |
0.45 |
||
|
785 |
350 |
50 ~ 10000 |
0.86 |
||
|
1064 |
500 |
50 ~ 10000 |
2.3 |
||
|
ATR8800LT：深度制冷至-30℃、超長積分時間（最長可達1.3h） ATR8800EM：深度制冷型面陣EMCCD探測器 ATR8800BS：基本型 ATR8800AF：自動對焦型 ATR8800MP：掃描成像Mapping、自動對焦 |
|||||
*1：最大波數范圍，與激發波長的選擇有關；

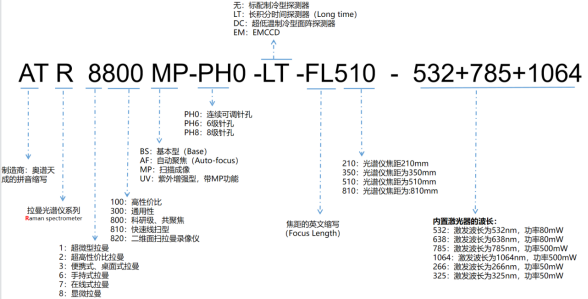

訂購指南：
命名舉例：
l ATR8800AF-LT-FL350-532+638：自動對焦、長積分時間、焦長為350mm，激發波長為雙波長：分別為532nm和633nm
l ATR8800MP-EM-FL810-532+638+1064：掃描成像、EMCCD探測器、焦長為810mm，激發波長為三波長：分別為532nm、633nm和1064nm
