如何利用光纖光譜儀搭建系統進行反射、透射、吸收、熒光等吸光度測量？
ATX2000是奧譜天成研制的高性能低噪聲型吸光度、熒光測量系統，該系統完全由奧譜天成公司自主研發，由長壽命脈沖氙燈、低噪聲光纖光譜儀、吸光度熒光多功能測量樣品池、光纖、準直系統等組成，其中低噪聲光纖光譜儀，采取了優化的光學、電子學設計，從而大幅降低了傳感器的噪聲，獲得了極佳的信噪比(比同類競爭對手提高了約5倍)，而且提高了ATX2000的測量可靠性，測量結果不隨環境溫度變化。
ATX2000經過簡單的配置，可以進行反射、透射、吸收、熒光等各種光譜的測量研究。
ATX2000采用壽命長達10^9次閃爍次數的脈沖氙燈(波長范圍190-1100nm)，正常使用可以長達5年以上，不需要更換光源。
ATX2000只需要一個5V直流電源供電，外加一臺電腦，就可以工作，非常簡單易用。
ATX2000高性能低噪聲型吸光度、熒光測量系統特點：
Ø 吸光度、熒光等多功能測量;
Ø 測量波長范圍：190-1100nm;
Ø 吸光度可以高達3.2;
Ø 無需預熱，上電即使用;
Ø 熒光濾光片可拆換;
Ø 超低噪聲CCD信號處理電路
Ø 光譜分辨率: 1.6 nm
Ø 光路結構：交叉C-T
Ø 測量時間：2ms-130s(軟件可設置)
Ø 光譜儀控制光源，可以同步測量;
Ø 供電電源：DC 5V±10% @ <2.3A
Ø 光輸入接口：SMA905或自由空間
Ø 數據輸出接口: USB2.0 (High speed)或UART
Ø 20針雙排可編程外擴接口
ATX2000高性能低噪聲型吸光度、熒光測量系統典型應用：
Ø 高校、研究所等實驗室;
Ø 多參數在線水質分析儀;
Ø 微量、快速分光光度計;
Ø 光譜分析、輻射分光分析、分光光度分析
Ø 熒光光譜儀;
Ø 生化分析儀;
Ø 透過率、吸光度檢測;
Ø 反射率檢測;
ATX2000低噪聲吸光度、熒光一體會測量方案
探測光譜范圍190-1100 nm
光學分辨率1.6 nm
吸光度測量范圍0-3.2
入射光接口SMA905光纖接口
光纖長度>1.5m
測量光學孔徑Ø5mm
測量光程10mm
工作溫度-10-45 oC
工作濕度< 90%RH
光譜儀
類型低噪聲線陣傳感器
探測光譜范圍190-1100 nm
有效像素2048
像元尺寸200μm×14μm
光學分辨率1.6 nm
性噪比>2300:1
動態范圍8000：1
光學設計f/4 交叉非對稱C-T光路
焦距40 mm for incidence / 60 mm for output
電氣參數
積分時間1 ms - 130 second，軟件可設定
數據輸出接口USB 2.0
ADC位深16 bit
供電電源DC 5V±10%
工作電流<2.3A
存儲溫度-20°C to +70°C
操作溫度-10°C to +45°C
脈沖氙燈
使用壽命≥109
寬光譜185nm-2000nm
預熱時間無需預熱，立即啟動
功率5W
ATX2000高性能低噪聲型吸光度、熒光測量系統組成結構
ATX2000光譜測量系統通常包括了光譜儀、光源、光纖、樣品支架、標準參比樣品、和軟件等部件，各個部分的組成如下：
1) 低噪聲光纖光譜儀;
2) 長壽命脈沖氙燈，寬譜紫外、可見、近紅外光源;
3) 光譜儀、脈沖氙燈同步控制電路板;
4) 高透過率紫外光纖;
5) 透射、反射、熒光一體化多功能測量樣品池;
6) Optosky_Spectral專業光譜測量軟件。
每個組成的光譜部分都有其光譜范圍。因此，需要根據用戶的實際需求，選擇合適的光譜范圍。例如，為了測量紫外部分的光譜，就需要使用能夠檢測紫外波段的紫外敏化光譜儀或面陣背照式光譜儀，以及具有紫外輻射的寬譜段光源。
ATX2000高性能低噪聲型吸光度、熒光測量系統使用指南

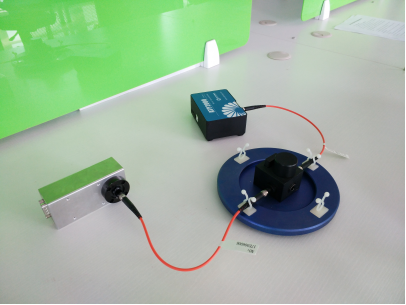

圖1 ATX2000系統圖

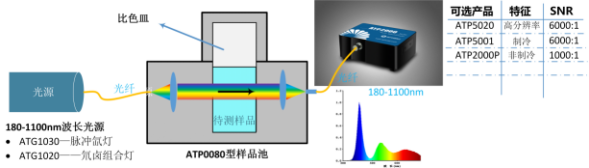

圖2 ATX2000透射測量原理示意圖

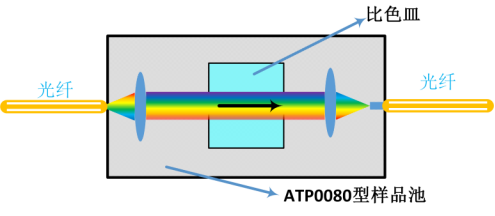

圖3 透射原理示意圖

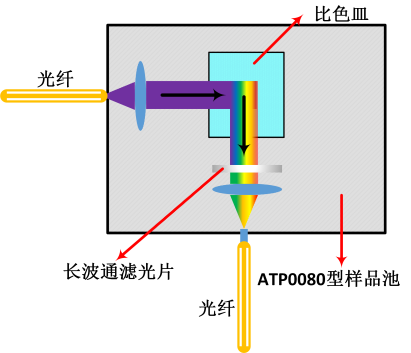

圖4 熒光測量模式原理圖

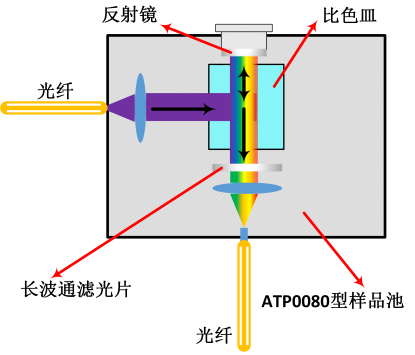

圖5 增強型熒光測量模式原理圖

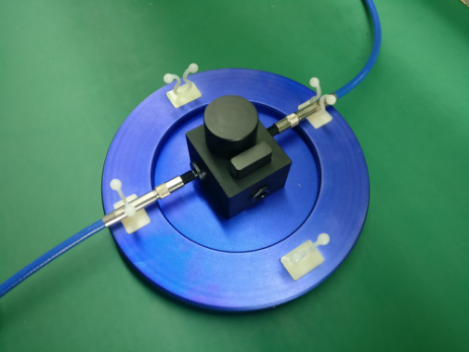

圖6 反射、透射、熒光一體化樣品池
2 成功案例

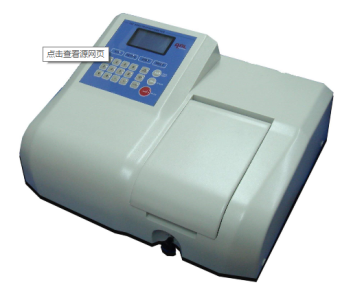

1) 快速紫外可見分光光度計;

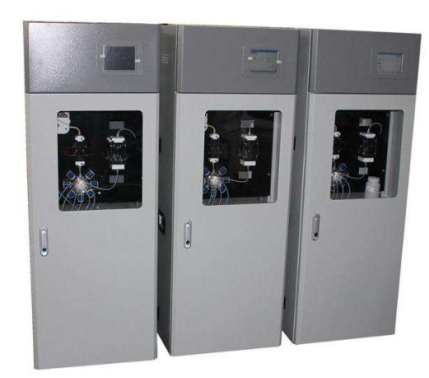

2) 多參數水質分析儀;
3) 微量分光光度計
